第一节 电 工 识 图
电气图纸是电气从业人员的通用语言，它以《电气简图用图形符号》GB/T 4728、《供配电系统设计规范》（GB 50052—2009）和《民用建筑电气设计规范》（JGJ16— 2008）等为标准绘制，供电气从业人员设计交流、安装施工、检修维护使用。常用的电气图纸主要有∶电气概略图（系统图）、电气平面图、设备布置图、安装接线图、电气原理图和详图等。
一、电工识图的一般方法
（1）首先要看图纸的有关说明 图纸说明包括图纸目录、技术说明、器材明细表和施工说明书等。看懂这些内容有助于了解图纸的大体情况、工程的整体轮廓、设计内容和施工要求等。
（2）识读电气概略图 主要关注系统的组成和相对位置关系，不要求弄清电气原理和接线等。
（3）识读电气原理图的基本方法是∶
1）看主电路 看清主电路中有几个用电设备，及它们的类别、用途、接线方式和一些不同要求等;弄清楚控制用电设备的电气元件。控制电气设备的方法很多，包括开关直接控制、启动器控制和接触器控制;了解主电路中所用的控制电器及保护电器，如电源开关（转换开关及低压断路器）、万能转换开关、低压断路器中的电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格;看电源，要了解电源电压等级，无论是380V还是220V，是从母线汇流排供电还是配电屏供电，或是从发电机组接出来的。
2）看辅助电路 辅助电路包含控制电路、信号电路和照明电路。分析辅助电路时要根据主电路中各电动机和执行电器的控制要求，逐一找出控制电路中的其他控制环节，将控制线路"化整为零"，按功能不同划分成若干个局部控制线路来进行分析。
3）看联锁与保护电路 生产机械对于安全性、可靠性有很高的要求，除了合理地选择拖动、控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。
4）看特殊功能电路 在某些比较复杂的控制线路中，还设置了一些与主电路、控制电路关系不很密切的特殊功能电路，如计数电路、检测电路、触发电路、调温电路等，这些电路往往自成一体，可进行独立分析。
（4）识读安装接线图 要先看主电路，由电源开始依次往下看，直至终端负载。主要弄清用电设备通过哪些电气元件来获得电源;而识读辅电路时要按每条小回路去看，弄清辅助电路如何控制主电路的动作。尤其关注各模块电路外接端子的编号和导线的关系。
（5）识读照明电路的图样 要先了解照明原理图与安装图所表示的基本情况;再看供电系统，即弄清电源的形式、外设导线的规格及敷设方式;然后看用电设备，弄清图中各种照明灯具、开关和插座的数量、形式和安装方式;最后看照明配线。
二、典型电气图样的识读
1.系统概略图
概略图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，而不是全部组成和全部特征，这也是识读概略图应该把握的核心内容。
概略图的基本特点是∶
（1）概略图和框图多采用单线图，只有在某些 380/220 V低压配电系统中，概略图才部分地采用多线图表示。
（2）概略图中的图形符号应按所有回路均不带电，设备在断开状态下绘制。（3）概略图应采用图形符号或者带注释的框绘制。框内的注释可以采用符号、文字或同时采用符号与文字。
（4）概略图中表示系统或分系统基本组成的符号和带注释的框均应标注项目代号。项目代号应标注在符号附近，当电路水平布置时，项目代号宜注在符号的上方;当电路垂直布置时，项目代号宜注在符号的左方。在任何情况下，项目代号都应水平排列。
（5）概略图上可根据需要加注各种形式的注释和说明。如在连线上可标注信号名称、电平、频率、波形、去向等，也可将上述内容集中表示在图的其他空白处。概略图中设备的技术数据宜标注在图形符号的项目代号下方。
（6）概略图宜采用功能布局法布图，必要时也可按位置布局法布图。布局应清晰，并利于识别和信息的流向。
2. 电气原理图
用图形符号绘制，并按工作顺序排列，详细表示电路、设备的全部组成部分和连接长系，而不考虑其相对位置的一种简图称为电气原理图或电气图。电气图的基本特点是∶
（1）以国标图形符号和文字符号表示电气元件。
（2）主电路和控制电路分开，主电路通常用粗实线表示，画在辅助电路的左边或上部，辅助电路通常用细实线表示。

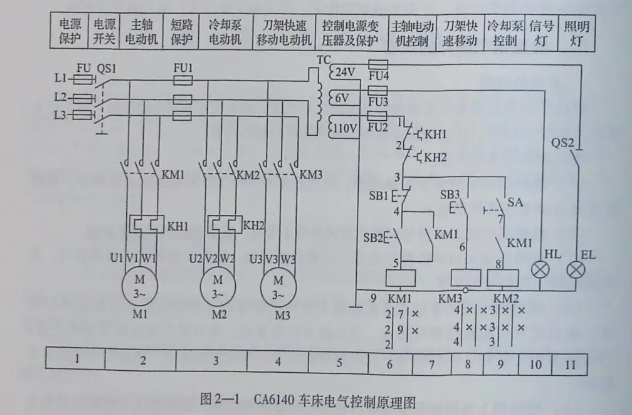

（3）同一电气元件可以根据原理解释需要分开绘制，但基本符号必须统一。如图2—1 所示为 CA 6140 车床电气控制原理图。从图中可以看出∶主电路有3台交流异步电动机，其中，M1 是主轴电动机;M2 是冷却泵电动机;M3 是刀架快速移动电动机。3 台电动机均采用直接启动。热继电器KH1、KH2 分别对 M1、M2 进行过载保护。FU1 对 M2 和 M3 进行短路保护，FU 串接在电源上，对 M1进行短路保护，还可以作FU1 的后备保护。接触器 KM1、KM2、KM3 分别控制 M1、M2、M3 做单方向运转。TC是控制变压器，分别提供 110 Ⅴ交流控制电源、6 V信号电源、24 V 照明电源。FU2、FU3、FU4分别对以上3 种电路进行保护，KM1 为联锁触头，确保只有 M1 启动后，M2 才能工作启动。刀架的快速移动通过 SB3、KM3，由 M3 控制。照明灯 EL 由 QS2 控制，HL是电源信号灯。
3. 照明平面图
（1）照明线路的表示方法 照明线路在平面图上采用图线和文字符号相结合的方法表示出线路的走向，导线的型号、规格、根数、长度、线路配线方式，线路用途等。线路特征和功能及线路敷设方式所对应的文字符号请读者查阅相关电工手册。
如标注线路符号"WL1—BLV—3×6+1x2.5-K—WE"含义是∶ 第1号照明分支线（WL1）;导线型号是铝芯塑料绝缘线（BLV）;共有4根导线，其中3根为6mm2，另一根中性线为2.5mm2;配线方式为瓷瓶配线（K）;敷设部位为沿墙明敷（WE）。
（2）照明器具的表示方法 照明器具采用图形符号和文字标注相结合的方法表示。文字标注的内容通常包括电光源种类、灯具类型、安装方式、灯具数量、额定功率等。

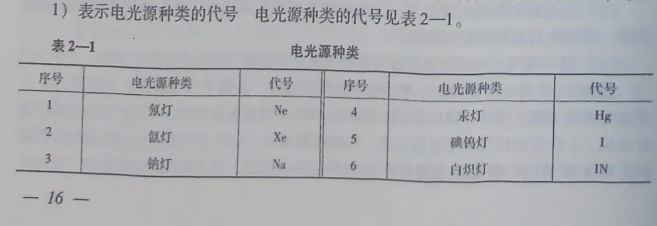

1）表示电光源种类的代号 电光源种类的代号见表2—1。

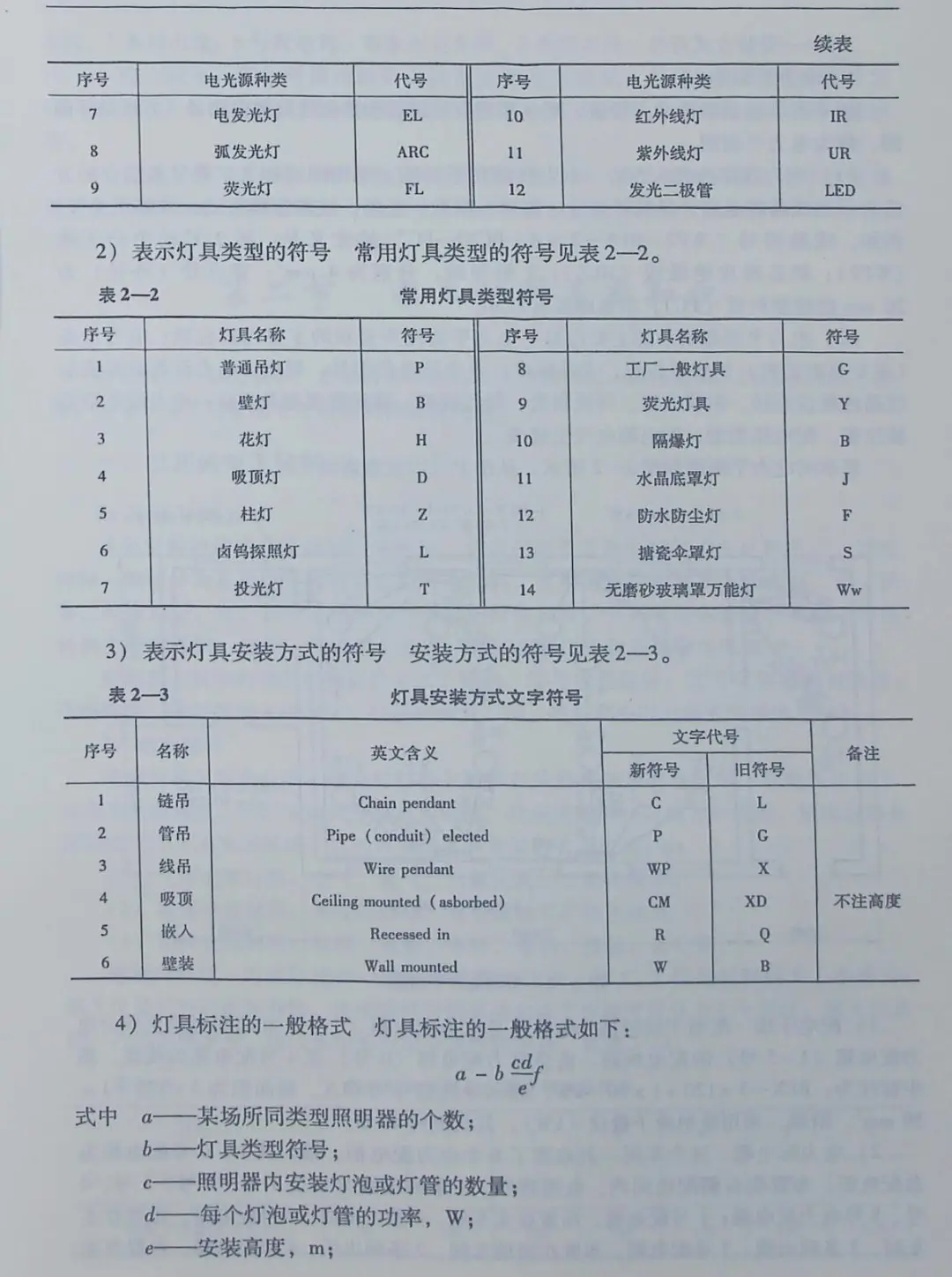

4）灯具标注的一般格式 灯具标注的一般格式如下∶
f--安装方式符号。
4. 电力平面图
用来表示电动机类动力设备、配电箱的安装位置和供电线路敷设路径、方法的平面图，称为电力平面图。
（1）电力线路的表示方法 电力线路在平面图上采用图线和文字符号相结合的方法表示出线路的走向，导线的型号、规格、根数、长度，线路配线方式，线路用途等。例如，线路符号"WP2—BLX-3×4—PC20—FC"的含义是∶第2 号动力分干线（WP2）;铝芯橡皮绝缘线（BLX）;3 根导线，分别为4 mm2;穿直径（外径）为 20mm 的硬塑料管（PC）;沿地暗敷（FC）。
（2）电力平面图表示的主要内容 电力平面图所表示的主要内容包括∶电力设备（主要是电动机）的安装位置，安装标高;电力设备的型号、规格;电力设备电源供电线路的敷设路径、敷设方法、导线根数、导线规格、穿线管类型及规格;电力配电箱安装位置、配电箱类型、配电箱电气主接线。

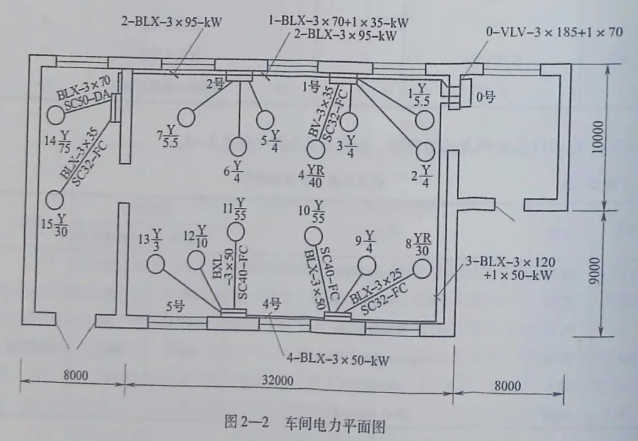

某车间电力平面图如图 2—2 所示。从图上可以大致看出∶
1）配电干线 配电干线包括外电源至总电力配电箱（0号）和总配电箱至各分电力配电箱（1~5号）的配电线路。由总电力配电箱（0号）至4号配电箱的线缆，图中标注为∶ BLX-3×120+1×50—kW，表示导线型号为 BLX，截面积为3×120＋1× 50 mm2，沿墙，采用瓷绝缘子敷设（kW），其长度约40m。
2）电力配电箱 这个车间一共布置了6个电力配电柜、箱，其中∶0号配电柜为总配电柜，布置在右侧配电间内，电缆进线，3 条回出线分别至1号、2 号、3 号、4号、5号电力配电箱;1号配电箱，布置在主车间，4条回出线;2 号配电箱，布置在主车间，3条回出线;3号配电箱，布置在辅助车间，2条回出线;4号配电箱，布置在主车间，3 条回出线;5 号配电箱，布置在主车间，3 条回出线。
3）电力设备 图中所描述的电力设备主要是电动机。各种电动机按序编号为 1～15，共 15 台电动机。图中分别表示了各电动机的位置、电动机的型号、规格等。
配电支线 由各电力配电箱至各电动机的连接线，称为配电支线，图中详细描述了这 15 条配电支线的位置、导线型号、规格、敷设方式、穿线管规格等。
