2022年昆明市电工证培训怎么报名?哪里有靠谱的培训学校?

[日期:2022-06-30]   来源:云南技能培训网  作者:云南技能培训网   阅读:222次

电工是我国职业类目的一种实用性强、技术专业的一门重要工种。从事电工作业必须持有相关的电工操作证,电工操作证每3年需要复审一次。一人一证持证上岗,全国通用。

考试形式:本人参考、单人单桌、分为理论科目和实操科目,满分均为100分,及格分均为80分。

电工证报考请咨询:18206863120(微信同号)

报名资料:

1、身份证复印件1份

2、一寸白底照片2张

3、初中及以上文化程度毕业证复印件1份

4、个人健康承诺书1份(学校提供,本人签字)

附:如复审操作证需提供操作证原件复印件1份

报考条件:

1、年满18周岁且符合相关工种规定的年龄要求;

2、经社区或者县级以上医院体检合格,并无妨碍从事相应作业的疾病和生理缺陷;

3、具有初中及以上的文化程度;

4、具备必要的安全技术知识与技能;

5、相应特种作业规定的其他条件。


特种作业中的电工作业

指对电气设备进行运行、维护、安装、检修、改造、施工、调试等作业(不含电力系统进网作业)。

1、高压电工作业:
指对1千伏(kV)及以上的高压电气设备进行运行、维护、安装、检修、改造、施工、调试、试验及绝缘工、器具进行试验的作业。

2、低压电工作业:

指对1千伏(kV)以下的低压电气设备进行安装、调试、运、行操作、维护、检修、改造施工和试验的作业。

3、电力电缆作业:

指对电力电缆进行安装、检修、试验、运行、维护等作业。

4、继电保护作业:

指对电力系统中的继电保护及自动装置进行运行、维护、调试及检验的作业

5、电气试验作业:

对电力系统中的电气设备专门进行交接试验及预防性试验等的作业。

6、防爆电气作业:

指对各种防爆电气设备进行安装、检修、维护的作业。适用于除煤矿井下以外的防爆电气作业。



阶段式距离保护的组成

1.距离保护的工作原理

距离保护是从根本上解决电力系统运行方式对继电保护中故障点定位与判别影响的一种方法。由于目前短路距离的测量很困难,实际上都是通过间接反映短路距离的量来实现距离保护。通常距离保护即是通过短路阻抗的测量来实现距离测量的保护。

用阻抗测量代替距离测量实现的距离保护实际上应称为阻抗保护。所以严格来说,现在继电保护中所谓的距离保护实际上是阻抗保护,为了保证这种保护能实现正确的故障判断和测量,它拥有继电保护最复杂的结构和逻辑设计,其根本原因就是因为用阻抗测量代替了距离测量。以下分析的距离保护实际上是阻抗保护。

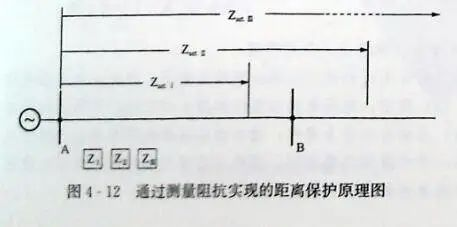

以阻抗测量构成的距离保护在原理上与电流保护完全相同,只不过用阻抗测量代替电流测量,仍旧是通过电气量的定量测量确定故障性质及故障位置的保护。同电流保护一样,距离保护也由三段构成。通过测量阻抗实现的距离保护原理图如图4-12所示。


1)距离保护Ⅰ段。相当于电流速断保护,它是依靠动作阻抗定值Zset.I取得动作选择性,因而动作无时限。为了防止区外故障时失去选择性,故Zset.I应取被保护线路全长阻抗的一部分(80%~85%)。

距离保护工作原理与电流速断保护不同,因线路全长阻抗由线路长度决定,是一个基本不变的数值,不随系统运行方式而变,故距离保护工段的保护区比电流速断保护长得多,一般可达线路全长的80%~85%,并且不受系统运行方式影响。

2)距离保护Ⅱ段。相当于延时电流速断保护,它与下段线路瞬时保护配合,如下段线路也采用距离保护,则其整定阻抗 Zset.Ⅱ不超过下段线路距离Ⅰ段的保护范围。

当距离保护Ⅱ段同下段线路速断保护配合时,应带有时限 △t(0.3~0.5s)。以阻抗测量构成的距离保护的保护原理同电流保护没有多大的不同,但在保护性能上要好得多。第一,它瞬时动作保护区可稳定地包括被保护线路长度的80%~85%;第二,延时速断保护性质的距离Ⅱ段使线路全长均可得到可靠保护,而且具有较高的灵敏性。

3)距离保护Ⅲ段。距离保护Ⅲ段相当于电流保护中的过电流保护,它是依靠时限取得动作选择性的,其阻抗整定值 Zset.Ⅲ按躲过最小负载阻抗整定。距离保护Ⅲ段的动作时限由阶梯原则全电网配合决定。

距离保护Ⅲ段除构成被保护线路可靠的后备保护作用外,还可以构成相邻线路的远后备保护。另外,阻抗是一个复数量,不仅能从阻抗值的大小判别故障,而且能从相位(方向),即阻抗角来区分。由于负载阻抗角较小而短路阻抗角较大(60°~90°),故距离保护Ⅲ段能取得较高的灵敏性。

综上所述,按阳阻抗测量原理构成的距离保护与电流保护相比,保护性能要优越得多。但是不管是用什么原理构成的距离保护,都有一个最大的缺点,不能构成被保护线路全长的快速主保护,因为距离保护也是反应线路一侧电量的保护。

2.距离保护的组成

距离保护受系统运行方式影响小,因此在高压、超高压电网中广泛采用。微机距离保护般由启动部分、测量部分(句括方向测量和距离测量)、振荡闭锁部分、电压回路断线失电压闭锁部分、选相部分、逻辑部分等构成。

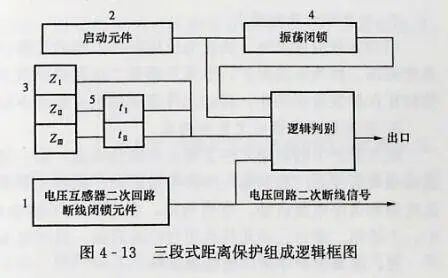

三段式距离保护组成逻辑如图4-13所示。其中各主要元件的作用如下。


1)电压二次回路断线闭锁元件。当电压二次回路断线时,测量电压Um=0,测量阻抗Zm=0,保护会误动作。为防止电压二次回路线断线时保护的误动作,当出现电压二次回路断线时将阻抗保护闭锁,见图4-13中的1。

2)启动元件。当系统发生短路故障时,立即启动保护装置,开放距离保护Ⅰ、Ⅱ、Ⅲ段。再由测量元件判别故障点位置,见图 4-13中的2。

3)工、Ⅱ、Ⅲ段测量元件。ZI、Zu、Zm用来测量故障点到保护安装处阻抗的大小(距离的长短),判别故障是否发生在保护范围内以决定保护是否动作,见图 4-13中的3。

4)振荡闭锁元件。振荡闭锁元件是用来防止当电力系统发生振荡时距离保护误动作的。在正常运行或系统发生振荡时,振荡闭锁装置将保护闭锁;而当系统发生短路故障时,解除闭锁开放保护。为防止短路引起的振荡造成距离保护误动,短时(0.15~0.2s)开放距离保护Ⅰ、Ⅱ段,见图4-13中的4。

5)时间元件。根据保护间配合的需要,为满足选择性而设的必要的延时,见图4-13中的5。

正常运行时,启动元件,ZZZ均不动作,距离保护可靠不动作。当被保护线路发生故障时,启动元件启动、振荡闭锁元件开放,ZZ正、Z测量故障点到保护安装处的阻抗。在保护范围内故障,保护出口跳闸。

阻抗的变化包括幅值的变化和相角的变化,阻抗表示在复平面上为矢量,不同方向的矢量是不能比较大小的;所以阻抗保护不能简单仿照电流保护的动作特性,只要通过电流元件的电流大于动作电流Iop就动作。阻抗元件要测量阻抗幅值的变化和相位的变化,其动作特性为复平面上的"几何面积"(称为动作区),当测量阻抗Zm落入动作区时动作,当测量阻抗 Zm落在动作区外时不动作。以下详细介绍各组成部分。
