昆明市焊工培训学校:​焊缝坡口的基本形式与尺寸

[日期:2022-12-19]   来源:云南技能培训网  作者:云南技能培训网   阅读:363次

焊缝坡口的基本形式与尺寸



1.坡口形式

根据坡口的形状,坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。


V形和Y形坡口的加工和施焊方便(不必翻转焊件),但焊后容易产生角变形。双Y形坡口是在V形坡口的基础上发展的。当焊件厚度增大时,采用双Y形代替V形坡口,在同样厚度下,可减少焊缝金属量约1/2,并且可对称施焊,焊后的残余变形较小。缺点是焊接过程中要翻转焊件,在筒形焊件的内部施焊,使劳动条件变差。


U形坡口的填充金属量在焊件厚度相同的条件下比V形坡口小得多,但这种坡口的加工较复杂。

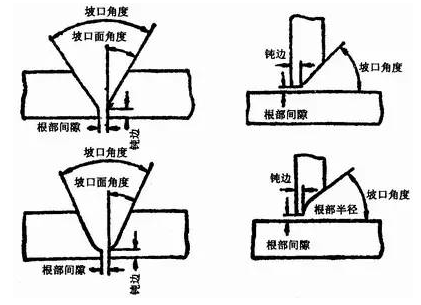

2.坡口的几何尺寸

(1)坡口面:待焊件上的坡口表面叫坡口面。


(2)坡口面角度和坡口角度:待加工坡口的端面与坡口面之间的夹角叫坡口面角度,两坡口面之间的夹角叫坡口角度。


(3)根部间隙:焊前在接头根部之间预留的空隙叫根部间隙。其作用在于打底焊时能保证根部焊透,根部间隙又叫装配间隙。


(4)钝边:焊件开坡口时,沿焊件接头坡口根部的端面直边部分叫钝边,钝边的作用是防止根部烧穿。


(5)根部半径:在J形、U形坡口底部的圆角半径叫根部半径,它的作用是增大坡口根部的空间,以便焊透根部。
