云南省压力焊接作业证绿本培训:不开坡口对接立焊缝的操作方法

[日期:2023-02-03]   来源:云南技能培训网  作者:云南技能培训网   阅读:409次

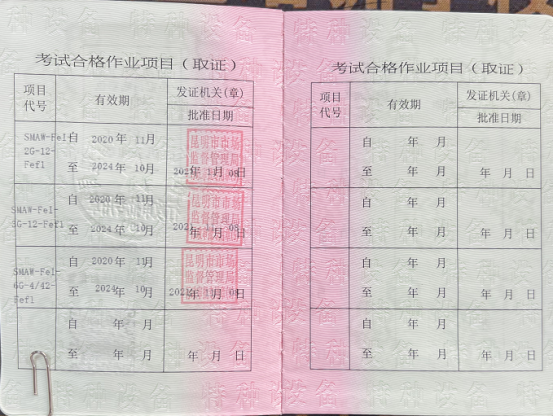

特种设备焊接操作证由“市场监督管理局”(原质监局)颁发的绿本为准!

报考咨询:18206863120(微信同号)

一、压力容器焊接作业证报名条件:

1、年龄在18周岁以上;

2、身体健康并满足申请从事的作业种类对身体的特殊要求;

3、有与申请作业种类相适应的文化程度;

4、具有相应的安全技术知识与技能;

5、符合安全技术规范规定的其他要求。

6、作业人员的具体条件应当按照相关安全技术规范的规定执行。

二、报名资料:

1、身份证复印件1张。

2、《特种作业操作证报名申请表》2份。(学校提供)

3、白底2寸照片6张

4、初中及初中以上的毕业证复印件2张。

5、焊接记录表。(学校提供,单位盖章)

6、县级以上医院常规体检表1份,不需要抽血、不需要化验,只需要体检身高、体重、视力、听力、色变即可。就和我们报考驾校时体检一样。(1年以内都有效)




特种设备焊接代号

焊接位置代号

1、板材对接焊缝:

(1)平焊,代号1G;

(2)横焊,代号2G;

(3)立焊,代号3G;

(4)仰焊,代号4G。

2、管材对接焊缝:

(1)水平转动,代号1G;

(2)垂直固定,代号2;

(3)水平固定,代号5G、5GX;

(4)45度固定,代号6G、6GX。

3、管板角接头焊缝:

(1)水平转动,代号2FRC;

(2)垂直固定平焊,代号2FG;

(3)垂直固定仰焊,代号4FG;

(4)水平固定,代号5FG;

(5)45度固定,代号6FG。

4、螺柱焊:

(1)平焊,代号1S;

(2)横焊,代号2S;

(3)仰焊,代号4S。

按照AWS,有平焊F,横焊H,立焊V,仰焊OH

焊接方法及其代号

每种焊接方法都可能表现为手工焊、机动焊、自动焊等操作方式,其代号见下表。

试件形式、位置及其代号

试件形式、位置及其代号见下表。试件位置基本决定了焊接位置。

带衬垫和不带衬垫试件

板材对接焊缝试件、管材对接焊缝试件和管板角接头试件,都分为带衬垫和不带衬垫两种。试件和焊件的双面焊、角焊缝,焊件不要求焊透的对接焊缝和管板角接头,均视为带衬垫。单面焊打底时,若采用惰性气体保护焊,不能认为是带衬。


焊缝处在垂直位置时的焊接操作方法称为立焊法。与平焊法一样,根据焊接接头的形式不同,立焊也分为对接立焊、搭接立焊、角接立焊,但运条方式基本相同,只要掌握了对接立焊的操作方法,就基本可以了!


立焊操作方法由于立焊处于垂直位置,焊条熔化后的金属熔滴因为重力的作用有往下流的倾向,熔化金属的下坠容易形成焊瘤。


立焊由于重力作用熔渣在熔池表面也容易向下坠落,熔渣和铁水容易分离,焊工也容易分清熔渣和铁水,对施焊有一定好处。


注意:在焊接表面层的时候,如果运条不正确,容易形成咬边。立焊时引起的收缩比平焊大,所以立焊时,对接口的间隙,焊缝末端要比起始端大些。


不开坡口对接立焊缝操作方法


常用于薄焊件,厚度小于6mm的焊件。

1、从上向下焊接:(用于不重要的构件焊接)


选用熔渣粘度大的小规格焊条,电流适当加大,采用直流反接;电弧在焊缝的上顶点引燃,然后将焊条稍向下倾斜,同时向下移动;保持极短电弧,利用焊条端部托住熔化金属,避免横向摆动。这种立焊法,熔深小,焊接速度快,但熔化金属和熔渣容易下坠,容易产生夹渣,需要注意避免。


2、从下向上焊接(用于较重要构件焊接)


这种方法熔深较大,焊条与焊缝方向的夹角为60°-80°,利用焊条端部托住熔化金属,放慢焊接速度,采用短弧及快速灭弧法,同时必须保持熔池上端有电弧成的下园穴,确保焊透。


对口间隙比较小时,采用直线焊法或稍作摆动,采用较大电流,使用短弧、慢速使热量集中,利于充分焊透。


对口间隙比较大时,适当降低电流,采用横向摆动,短弧、快速,延长熄弧时间,避免烧穿。
