工频故障分量保护原理

1.工频故障分量的概念

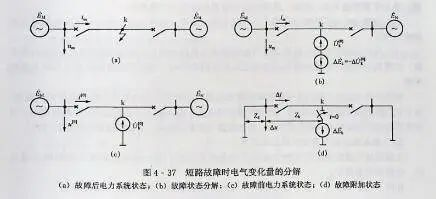

如图4-37(a)所示为短路故障时电气变化量的分解。当在线路上k点发生金属性短路时,故障点的电压降为0,这时系统的状态可用图4-37(b)所示的等值网络来代替。图中两附加电压源的电压大小相等、方向相反。假定电力系统为线性系统,则根据叠加原理,如图4-37(b)所示的运行状态又可以分解成图4-37(c)和图4-37(d)所示的两个运行状态的叠加。若令故障点处附加电源的电压值等于故障前状态下故障点处的电压,则图4-37(c)就相应于故障前的系统非故障状态,各点处的电压、电流均与故障前的情况一致。图4-37(d)为故障引入的附加故障状态,该系统中各点的电压、电流称为电压电流的故障分量或故障变化量、突变量。






系统故障时,相当于图4-37(d)的系统故障附加状态突然接入,这时△u和△i都不为零,电压、电流中出现故障分量。可见,电压、电流的故障分量就相当于图4-37(d)所示的无源系统对于故障点处突然加上的附加电压源的响应。

这样,在任何运行方式、运行状态下,系统故障时,保护安装处测量到的全电压um、全电流im可以看作是故障前状态下非故障分量电压u[0]、电流i[0]与故障分量电压△u、电流△i的叠加,即

um= u[0]+△u

im=i[0]+Δi

根据式(4-46)可以导出故障分量的计算方法,即

Δu = um-u[0]

△i = im-i[0]

式(4-47)表明,从保护安装处的全电压、全电流中减去故障前状态下的电压、电流就可以求得故障分量电压、电流。

△u和△i中,既包含了系统短路引起的工频电压、电流的变化量,还包含短路引起的暂态分量,即

△u= △ust 十 △utr

Δi= △ist△itr

式中∶△ust△ist分别为电压、电流故障分量中的工频稳态成分,称为工频故障分量或工频变化量、突变量;△utr△itr别为电压、电流故障分量中的暂态成分。

由于△ust△ist按正弦量变化,所以它们可以用相量的方式来表示;用相量表示时,一般省去下标,记为△ù和△ì。故障分量具有如下几个特征;

1)故障分量可由附加状态网络计算获取,相当于在短路点加上一个与该点非故障状态下大小相等、方向相反的电动势,并在网络内所有电动势为零的条件下得到的。

2)非故障状态下不存在故障分量的电压和电流,故障分量只有在故障状态下才会出现,并与负载状态无关。但是,故障分量仍受系统运行方式的影响。

3)故障点的电压故障分量最大,系统中性点为零。由故障分量构成的方向元件可以消除电压死区。

4)保护安装处的电压故障分量与电流故障分量间的相位关系由保护背后(反方向侧系统)的阻抗所决定,不受系统电动势和短路点电阻的影响,按其原理构成的方向元件方向性明确。

故障分量中包括工频故障分量和故障暂态分量,两者都可以用来作为继电保护的测量量。由于它们都是由故障而产生的量,仅与故障状况有关,所以用它作为继电保护的测量量时,可使保护的动作性能基本不受负载状态、系统振荡等因素的影响,可望获得良好的动作特性。

2.工频故障分量距离保护的工作原理

工频故障分量距离保护又称为工频变化量距离保护,是一种通过反应工频故障分量电压、电流的距离保护。

在图4-37(d)中,保护安装处的工频故障分量电流、电压可以分别表示为

Δi=Δék/Zs+Zk

Δù=-△iZs

式中∶ZsM侧系统阻抗;Zk为短路阻抗。

取工频故障分量距离元件的工作电压为

Δùop=Δù-ΔìZset=-Δi(Zs十Zset

式中∶Zset为保护的整定阻抗,一般取为线路正序阻抗的80%~85%。

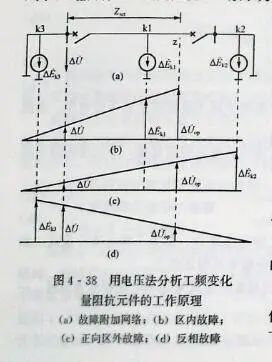

如图4-38所示为在保护区内、外不同地点发生金属性短路时用电压法分析工频变化量阻抗元件的工作原理,式(4-51)中的 △U对应图中z点的电压。



如图4-38(b)所示,在保护区内k1点短路时,Δùop在0与△ék1连线的延长线上,这时有|Δùop|>|△ék1|.

如图4-38(c)所示,在正向区外k2点短路时,△ùop在0与△ék2的连线上,|△ùop|<|△ék2|。

如图4-38(d)所示,在反向区外k3点短路时,△ùop在0与△ék2的连线上,|△ùop|<|△ék3|。

可见,比较工作电压和电动势△ùop和△ék的幅值大小就能够区分出区内外的故障。故障附加状态下的电动势的大小,等于故障前短路点电压的大小,即比较工作电压与非故障状态下短路点电压的大小U9时,就能够区分出区内外的故障。假定故障前为空载,短路点电压的大小等于保护安装处母线电压的大小,通过记忆的方式很容易得到,工频故障分量距离元件的动作判据可以表示为

|△ùop|≥U[0]k=U[0]m

满足该式判定为区内故障,保护动作;不满足该式,判定为区外故障,保护不动作。
